一、工藝原理
鉻鎂磚和鎂鉻磚是由鉻礦和鎂砂組成的堿性耐火材料，屬于鉻尖晶石質(zhì)耐火材料。制造這種磚應(yīng)考慮以下幾點：
(1)鉻礦和鎂砂配比對鉻鎂質(zhì)耐火材料性質(zhì)的影響。
(2)基質(zhì)礦物組成對制品性能的影響。
(3)氣氛性質(zhì)的影響。鉻鎂質(zhì)耐火材料應(yīng)該在弱氧化氣氛下燒成。
二、鎂鉻磚的生產(chǎn)
鎂鉻磚是以燒結(jié)鎂砂和鉻礦為原料制成的。在配料中控制MgO含量占60～70％，Cr2O3含量在8～12％，這種制品的穩(wěn)定性良好，耐火度比較高，是偏堿性的耐火材料。
混合： 鉻鐵礦脆性大易粉碎，在混砂機(jī)中混練；
成型：水壓機(jī)或摩擦壓磚機(jī)成型，坯體密度4.3g/cm3；
燒成：隧道窯內(nèi)一千多度的弱氧化性氣氛燒成；
三、熱震穩(wěn)定性鎂鉻磚的生產(chǎn)
熱震穩(wěn)定性鎂鉻磚的生產(chǎn)工藝特點是加大臨界顆粒尺寸，減少鉻礦顆粒中的細(xì)粉含量，以提高制品的熱震穩(wěn)定性。
四、熱震穩(wěn)定性鉻鎂磚的生產(chǎn)
當(dāng)鉻礦與燒結(jié)鎂砂比各為50％時，制品具有大的熱震穩(wěn)定性。

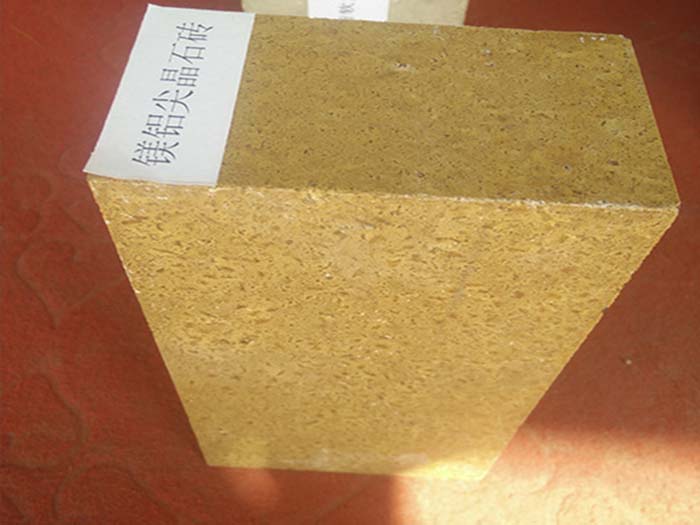

鎂鋁尖晶石磚
鎂鋁尖晶石(也稱尖晶石)的化學(xué)式為MgO·Al2O3，含MgO 28.3％，A12O371.7％，熔點比較高。
鎂鋁尖晶石磚與鎂鉻磚相比，主要點是對還原氣氛、游離CO2，游離SO2／SO3及游離K2O／Na2O的抗侵蝕性強(qiáng)，以及具有較好的熱震穩(wěn)定性與耐磨性。
尖晶石質(zhì)耐火材料可分為三類：
(1)方鎂石一尖晶石耐火材料，Al2O3含量＜30wt％；
(2)尖晶石一方鎂石耐火材料，Al2O3含量30～68wt％；
(3)尖晶石耐火材料，Al2O3含量68～73wt％。
